2026年2月17日，我校杨浩副教授课题组在Chemical Engineering Journal期刊（IF=13.2，中科院1区，Top文章）发表了题为“Defect engineering via monodentate ligands creates large-pore UiO-66-SH for ultrafast and high-capacity Hg(II) removal”的研究论文。

（图1：文章首页截图）

本研究通过引入单齿配体3-氨基-4-羟基苯甲酸（3,4-AHBA）对UiO-66-SH进行缺陷工程调控，成功构建了大孔UiO-66-SH（LP-UiO-66-SH）。该材料在保留高结晶度的同时，显著增加了缺陷密度（每簇4.35个缺陷）和介孔孔径（约3.5 nm），比表面积高达1421.32 m²/g。实验表明，LP-UiO-66-SH对Hg(II)的最大吸附容量达到1180 mg/g，远超微孔UiO-66-SH（560 mg/g）；在模拟污染海水中，8分钟内即可将Hg(II)浓度降至饮用水标准（0.002 mg/L）。DFT和分子动力学模拟揭示，S–H、–NH₂和–OH基团协同参与Hg(II)配位，而等级孔结构显著缩短了离子扩散路径，提升了活性位点可及性。该材料在连续流动态吸附装置中7.5秒内使出水Hg(II)低于工业排放标准，且经5次循环后吸附效率仍保持92%以上。本工作为设计高效、稳定的汞污染水处理吸附剂提供了新的缺陷工程策略。

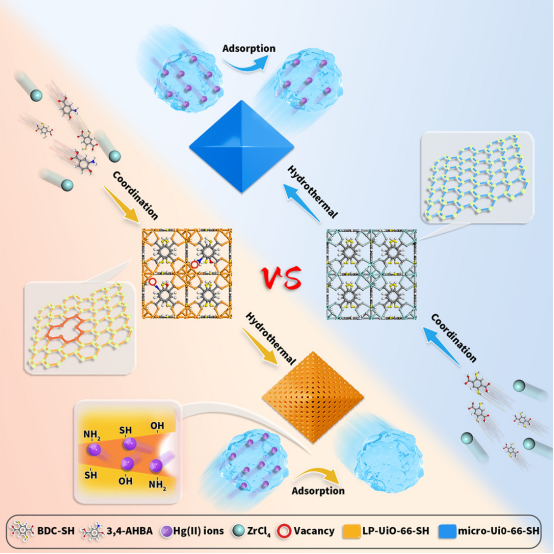

图2：LP-UiO-66-SH的合成路线、孔结构表征、Hg(II)吸附性能及机理示意图。

原文链接：https://doi.org/10.1016/j.cej.2026.174328
